互聯網行業的網絡基礎架構可以分為數據中心網絡（DCN）和數據中心互聯網絡（DCI）。互聯網快速的業務創新與日益 龐大的用戶群，對網絡也提出了越來越來多的訴求，對底層基礎網絡設施帶來巨大的挑戰。這些挑戰可以分為兩個方面： 網絡運營面臨巨大壓力。網絡運營是可以分為兩個層面的，其一是網絡的運維，無論是數據中心網絡還是DCI網絡都面臨 著快速交付、快速變更、快速故障診斷、彈性擴展帶來的壓力，相比之下，數據中心網絡的復雜性主要取決于Fabric交換 機的數量，可以采取一些自動化運維手段去解決，而DCI網絡是跨廣域的，不僅涉及網絡設備，還涉及光傳輸，拓?fù)浜土?量也更為復雜，其運維的復雜度是要高于數據中心網絡的。第二個層面是網絡經營，如何充分利用DCI網絡中昂貴的線路 資源，如何充分利用Internet出口帶寬資源，在開展混合云業務時如何發揮DCI網絡的作用，互聯網行業已經開始和傳統 運營商一樣，考慮如何構建起“智能管道”。
業務云化帶來的巨大挑戰。業務云化的挑戰首先體現在數據中心網絡層面，數據中心網絡要求能夠滿足業務云化后的基本 需求，如虛擬化、Docker化、虛機遷移、網絡自動化部署等，其次要能夠滿足業務創新需求如VPC、裸金屬機出租、混合云、增值服務等。對DCI網絡來說，業務云化更多的是要求DCI網絡能夠支持業務模式的創新，比如異地災備、雙活、 混合云接入等。
面對這些挑戰，一批計算領域的專家，嘗試從計算機的視角，來解決網絡的問題。SDN的理念基于此：底層轉發平面支持 精簡通用轉發行為，通過精簡的指令與上層網絡操作系統交互（控制器），網絡操作系統標準化北向接口（套接字）與上層 網絡應用交互。SDN通過轉發、控制與應用的分層解耦的架構，給網絡設計規劃與管理提供了極大的靈活性，方便網絡開 發者的創新，也便于用戶通過簡單的編程，實現對網絡的靈活的控制和基于DEVOPS的自動化運維方法。 H3C從2009年起開始跟蹤SDN技術的發展，并投入大量研發力量進行相關產品的研制與開發。針對互聯網行業的痛點， H3C目前已經能夠提供全面的SDN解決方案，整體架構如下圖所示：
H3C提供了Network Orchestrator網絡編排器實現和上層應用系統的對接。根據應用場景的不同，H3C提供了不同類型的 控制器平臺。在數據中心場景，H3C提供的是VCFC控制器及VCF Director網絡管理平臺。在廣域網場景，H3C提供的是 ADWAN控制器。此外，H3C還提供了NFV Manager實現對NFV設備的生命周期管理。SDN控制器采用Openflow、 Netconf、BGP等標準的南向接口協議實現與基礎設施層的對接。基礎設施層，包括數據中心內的交換機以及DCI網絡中的 路由器或交換機。

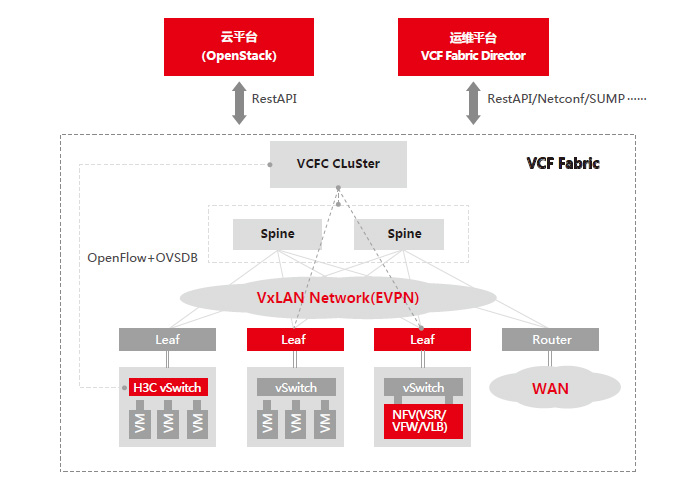

在數據中心應用場景，H3C SDN解決方案的整體架構如下圖所示：
VCF Fabric采用RestAPI、Netconf、SNMP等接口協議與H3C VCF Fabric Director對接，實現對整個數據中心網絡的自動 化運維。H3C VCF Fabric Director覆蓋從設計、實施、到監控、優化的多個階段的能力，對比傳統運維平臺具有如下特點： 數據中心規劃全程可視化，數據中心的規劃編排可傳承、可回溯、可部署，使IT能力和人員能力解耦。 自動化部署，一鍵構建數據中心，實現配置和設備解耦，減少配置文件數量，實現計算、存儲、網絡資源的自動化統一部署。 資源、業務監控全面可視化，提供物理資源/虛擬資源/業務之間的映射關系和拓?fù)洌鞔_業務系統對物理資源的使用。 基于數據中心多維數據，實現故障感知、和端到端診斷排錯。
應用驅動的自動化優化調整，實現面向應用的閉環運維能力。
目前H3C的數據中心SDN解決方案已經應用于騰訊、阿里、京東、奇虎、YY等互聯網公司。
在廣域網應用場景，H3C的SDN解決方案如下圖所示：
H3C SD-WAN解決方案的理念是應用驅動，智能調優、風險監測、故障識別、趨勢預測等均是基于應用的。整個解決方案分為三個層面：
管理層：DIRECTOR或者第三方管理平臺，實現全局業務管理和編排，以及策略定義,監控和呈現。
控制器層：基于開源的OpenDaylight平臺，支撐各種APP集成,北向?yàn)锳PP提供API接口,南向通過標準協議和設備互通。
網絡設備層：接收Controller管理，支持SNMP、NETCONF、PCEP、BGP-LS、BGP Flowspec、Openflow等協議 互通，支持Segment Routing、VXLAN\MPLS TE\Openflow硬件轉發。
控制器通過南向接口BGP-LS、SNMP等協議收集整網的拓?fù)湫畔ⅲ髁啃畔?設備及鏈路信息等，保存在控制器內部的數 據庫中。客戶通過資源編排層將用戶的自己定義的策略下發給APP保存，當網絡狀態及流量達到用戶所設定的策略時， APP會計算出一條符合用戶策略的流量路徑，為設備生成轉發表項、標簽棧、或流表項，并下發到各設備，指導網絡轉發。 通過SD-WAN方案，整合整個廣域網資源，實時監控資源變化，做到整個網絡可視化，基于用戶應用和網絡情況進行集中 控制、全局調度，實現應用驅動的廣域網服務。
目前，H3C的SD-WAN解決方案已經在互聯網流量調度、Internet出口流量調度、防DDoS攻擊、運營商城域網專線、行業流量調度等場景實現商用部署。
